■　職人と一緒に作る簾戸　　

　

【建て付け調整の方法】

宅急便で送り、お客様に建て付け調整して頂く簾戸には
底に「調整器が左右に１ケづつ」ついてます


指でスライドさせると、とび出てきます
そうるす事で、簾戸の底（右又は左）が上がり
建て付け調整できます

寸法の測り方

簾戸製作に必要な寸法は以下の「３ケ所」です（図�@） 建具枠の　�@幅　　�A高さ　�Bミゾの幅 �@　幅（柱から柱） 　　　＊「上と下」を測って下さい �A　高さ（敷居（しきい）から鴨居（かもい）まで） 　　＊「右と左」を測って下さい 　　＊　高さは、ミゾの中からではないのでご注意下さい。（図�A） �B　鴨居又は敷居のミゾの幅 ミゾの幅は多くのお宅で　 a（凹部分）＝21mm　　 b（凸部分）＝9mm 又は12mm 又は15mm　 となっています（図�B） 凸の幅で建具の厚さが決まります  ｂ（凸部分）の幅  建具厚さ  9mm  27mm  12mm  30mm  15mm  33mm ＊上記の寸法以外のお宅もあります ＊敷居と鴨居のミゾの幅は同じです

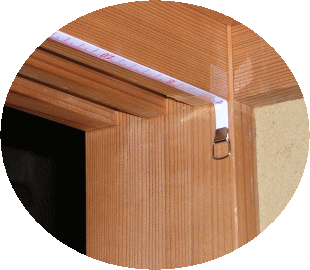

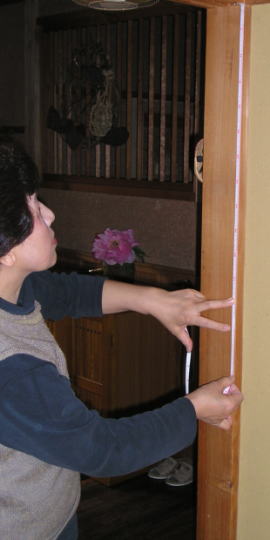

【採寸のコツ】 営業担当（五十嵐）の母親が、はじめて建具の採寸をする様子をレポートします！ �@まず、測るものは？ 　 まず、私が使っているコンベックスメジャー（写真左）をすすめました。 しかし、アクシデントが発生してしまいました。コンベックスは、メジャー部分が硬いアルミで出来ていて、そこで指を切ってしまいました。 ＊コンベックスは、ひっぱる際、力が必要です。慣れていないと今回のように怪我をする恐れがありますので、十分気をつけて下さい。 そこで、洋裁に使用しているメジャー（写真右）を使う事にしました。 コツ１：採寸は使い慣れた道具がおすすめです �A幅（柱から柱）の採寸 　柱の内側に固定 母親のアイデアで、メジャーのゼロに合わせて、柱の内側にセロテープで固定しました。 （セロテープで固定する際、強く貼ると目盛りが消えてしまうので注意して下さい） 二人の場合は、端を押さえてもらって採寸して下さい �B途中の2mの所で印 　　 ２ｍのところに軽く鉛筆で印をつけます コツ２：一度に測らず、一度２ｍ又は１mなどわかりやすいところで印をつけます その時、鉛筆はBの柔らかいものを使用すると傷にならず、消しゴムできれいに消えます 養生テープがありましたら、貼ってその上に印をつけると安心です �C反対側の柱の隅から先程の印まで 続けて同じ向きでとるのではなく、反対側の柱の隅から 先程の２ｍの印までを測ります。733mmでした。 コツ３：柱の隅で寸法を読むより読みやすく、正確にとれますのでおすすめです ２ｍ（2000mm)＋733mm で幅は2733mmとでました �D上も同様にとります 上は下より3mm広く、2736mmでした。 コツ４：幅の上下、高さの右左が違うことはよくあります。 そのまま測った寸法を記入して下さい。 ＊大きく違う場合、気になる箇所がありましたらお気軽にご連絡下さい。 �E高さ（敷居から鴨居まで）を測ります 　 高さも、キリの良い寸法（下から１ｍ）で印をつけ（写真左） 逆から測ります。757mmでした 合計、１ｍ（1000mm)+757mmで高さは1757mmです 左も同様にし、1756mmでした �F最後にミゾの寸法をチェツクします 凹部分・・21mm（写真上）、凸部分・・15mm（写真下） でした これで完了です！

---

---
